Gebäudethermografie

Außenthermografie



Häufig sind mangelnde Wärmedämmung oder bauliche Schäden am Gebäude die Ursache für hohe Energieverluste und Heizkosten. Die Gebäudethermografie gilt als probates Mittel um sich einen Eindruck vom Dämmzustand eines Gebäudes zu verschaffen. Anhand fachgerechter Aufnahmen lassen sich Dämmschwächen und Wärmebrücken bildlich darstellen und aufspüren.

Die beste Jahreszeit für Gebäudeaufnahmen ist der Winter. Damit eine Wärmebrücke erst sichtbar wird, muss Wärme von innen nach außen dringen.

Hochempfindliche Wärmebildkameras stellen die Oberflächentemperatur der Außenwände, Fenster, Türen und Balkone farbig dar. Mit Hilfe einer Temperaturskala können die Oberflächentemperaturen abgelesen werden.


Die Thermografie zeigt interessante Detailinformationen Ihres Gebäudes:

- Die Wirksamkeit und Qualität der vorhandenen Wärmedämmung
- Undichte Stellen an Türen, Fenstern und Rollladenkästen
- Wärmebrücken an Bauteilen, Balkonen, Decken, Innenwänden und der
   Dachkonstruktion

Die Thermografie dokumentiert die energetischen Schwachstellen am Gebäude ohne zerstörende Maßnahmen. Durch die hohe Empfindlichkeit der Infrarotsensoren der Wärmebildkamera ist es sogar möglich Lecks an Wasserleitungen, Heizungsrohren und schimmelpilzgefährdeten Zonen aufzuspüren.


Beispiele Außenthermografie:

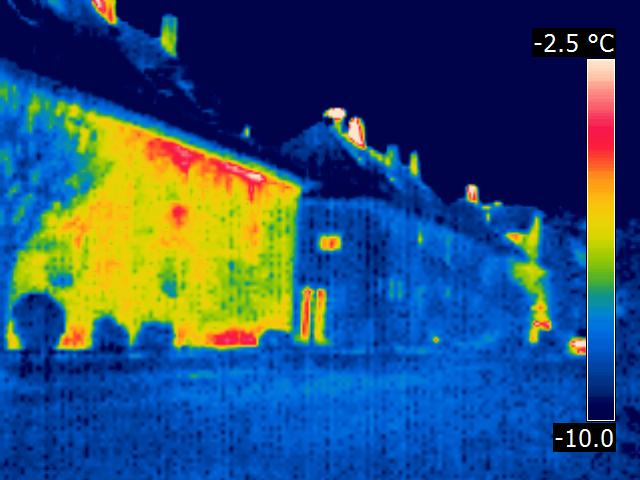

Unterschied ungedämmtes / gedämmtes Gebäude

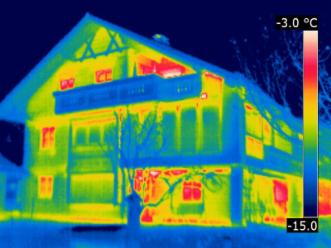

Energieverlust durch Heizkörpernischen, Geschoßdecken,
Fenster und Heizungssteigstränge

durch die Fenster

Innenthermografie

Mit der Innenthermografie kann man sehr gut die eindringende Kälte in das Gebäude feststellen. Hier kann man insbesondere Bauteilanschlüsse und Dichtungsarbeiten überprüfen. Eine Aussage z.B. über das Dach kann man eigentlich nur über eine Innenthermografie erhalten (Hinterlüftung).

Beispiele Innenthermografie:

Thermografie zur Qualitätssicherung:

Neubau:


schlecht eingebautes neues Fenster


in Verbindung mit einer Luftdichtigkeitsprüfung (Blower Door Test)
hier: Leckagen am Dachanschluss / Neubau

Altbau:

kalte Bauteiloberflächen unter der Küchenzeile - Achtung Schimmelgefahr!

kalte Ecke im Schlafzimmer - Achtung Schimmelgefahr!

geometrische Wärmebrücke an der Gebäudeaußenkante.
Gut zu erkennen sind sogar die Mörtelfugen der Ziegel.

undichte Haustüre
